01前 言

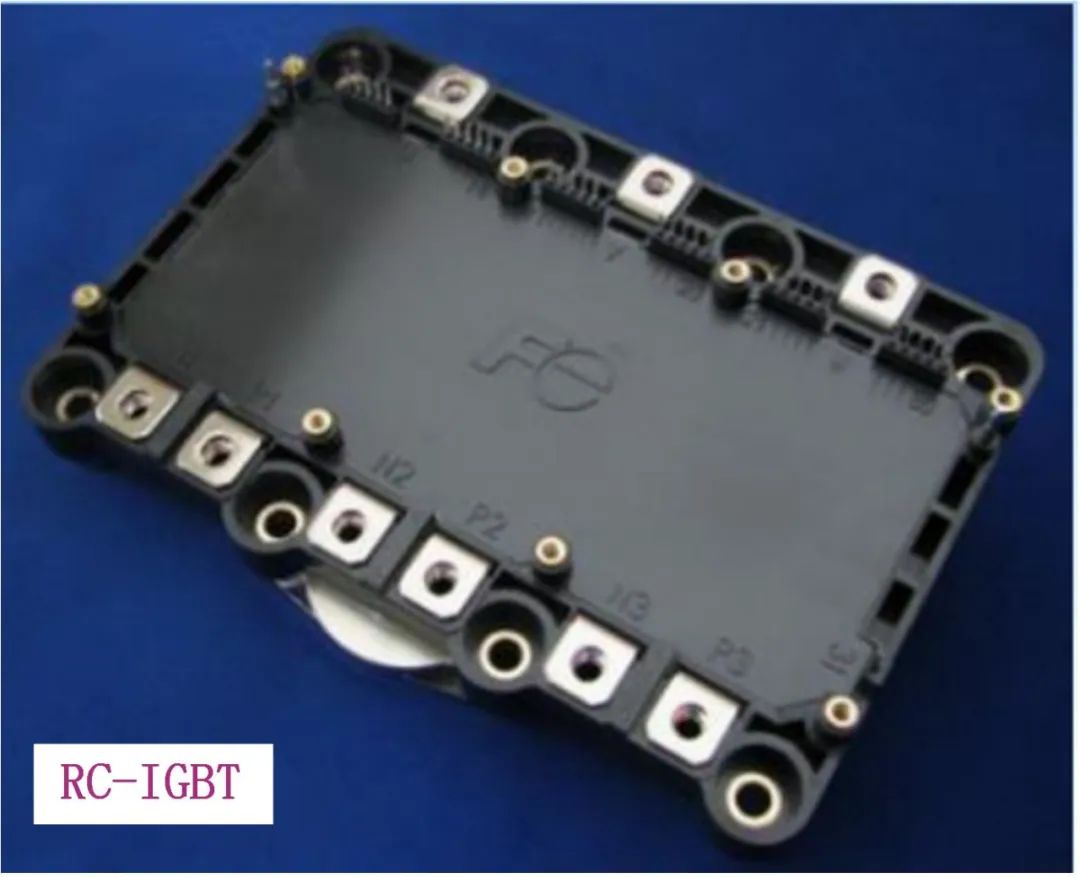

大家好，今天聊一下逆导型IGBT（reverse conducting IGBT，RC-IGBT），很久以前就知道这个器件，但是感觉应用很少，所以也没太进一步去了解。最近没事看论文发现富士近几年已经把RC-IGBT作为重点器件在电动汽车领域进行了推广应用，所以个人感觉有必要花点时间来聊一下这个器件，没准在电动汽车领域RC-IGBT和SiC MOSFE模块一样，也代表着一个重要的发展方向......
02什么是RC-IGBT

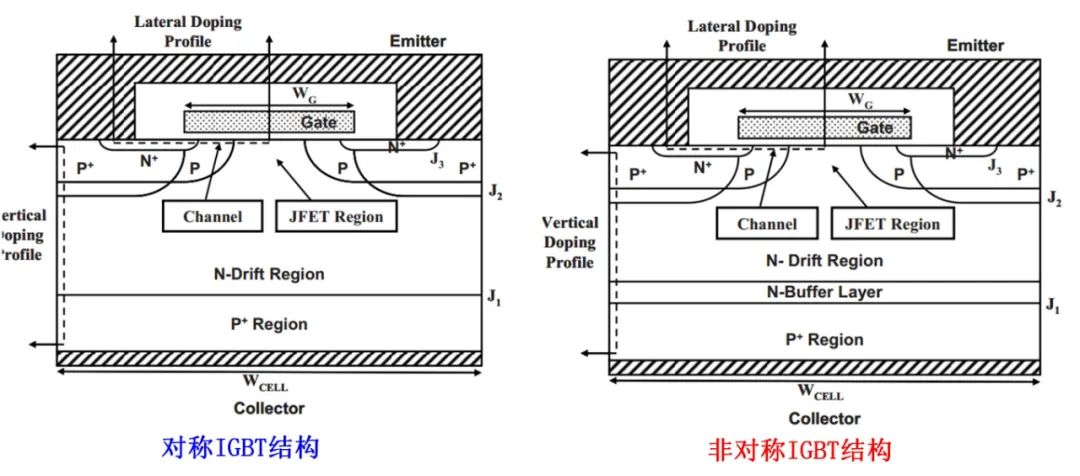

逆导型IGBT，逆向导通？有些小伙伴可能会问，IGBT本来不就是反向导通的吗？为什么还专门起这样一个名词。这里面大家可能存在一个误区，通常来讲IGBT只是一个泛称，因为大部分工业应用都是感性负载，都需要在IGBT芯片旁边反并联一个二极管芯片，因此一般都认为IGBT肯定是反向导通的。但是严格来讲IGBT就是IGBT，不像MOSFET内部有体二极管，而且IGBT属于非对称器件，非对称意味着正反向耐压是不一样的。这时你可能会问既然有非对称器件，那肯定有对称的。是的，还真有，AB Rockwell公司的Power Flex7000中压电流型逆变器采用的就是对称性门极环流晶闸管（Symmetrical Gate Commutated Thyristor, SGCT），SGCT的正反向的阻断电压是一样的。Baliga的著作“Fundamentals of power devices ”9.1节上也讲到了对称型IGBT，感兴趣的小伙伴可以去了解一下....

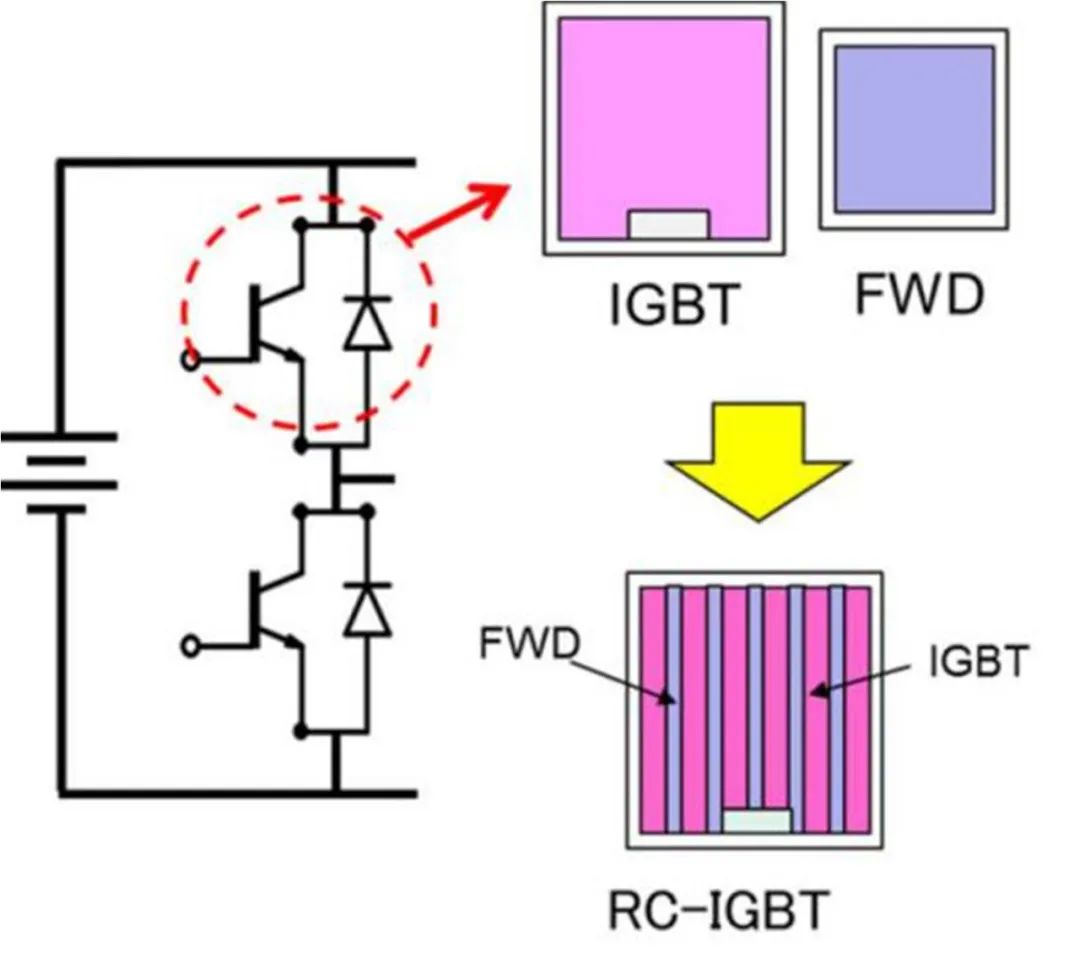

有点扯远了，回过头来继续聊我们的RC-IGBT，简单来讲 RC-IGBT是将IGBT和Diode做在一个芯片里面了，如下图所示：

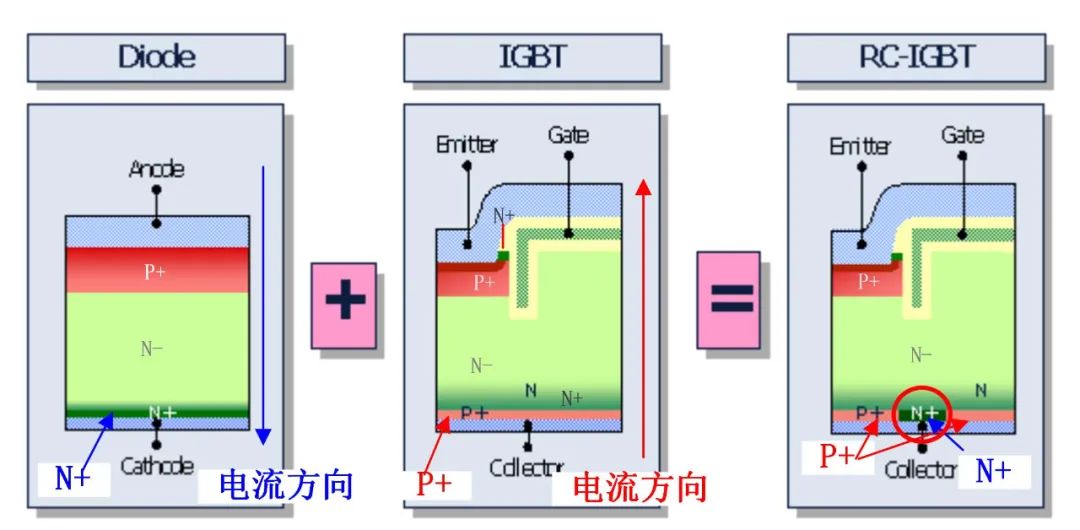

为了略显专业，老耿感觉还是有必要对着IGBT、DIODE和RC-IGBT的内部结构图说一说。有些小伙伴可能还不太会看此类图片，其实也不太复杂，简单来讲功率器件就是把不同掺杂浓度的P型半导体和N型半导体组合拼凑出来的。下图为英飞凌提供的RC-IGBT图片，老耿增加了一些注释，不同的颜色代表掺杂浓度不同，颜色越深，掺杂浓度越高，字母后面+符号代表掺杂浓度高（重掺杂），-符号代表掺杂浓度低（轻掺杂）。
了解到这个程度，给不懂器件的人吹吹牛应该还是可以的。回头来让我们先看一下FWD结构，它由P+、N-、N+ 3层半导体组成，这种结构的二极管也叫PiN二极管，i是英文单词Intrinsic的缩写，代表本征的意思，说明中间的N-半导体掺杂浓度很低，类似本征。关于PiN结构更详细的介绍可以参考老耿以前的文章。
什么是PiN二极管？

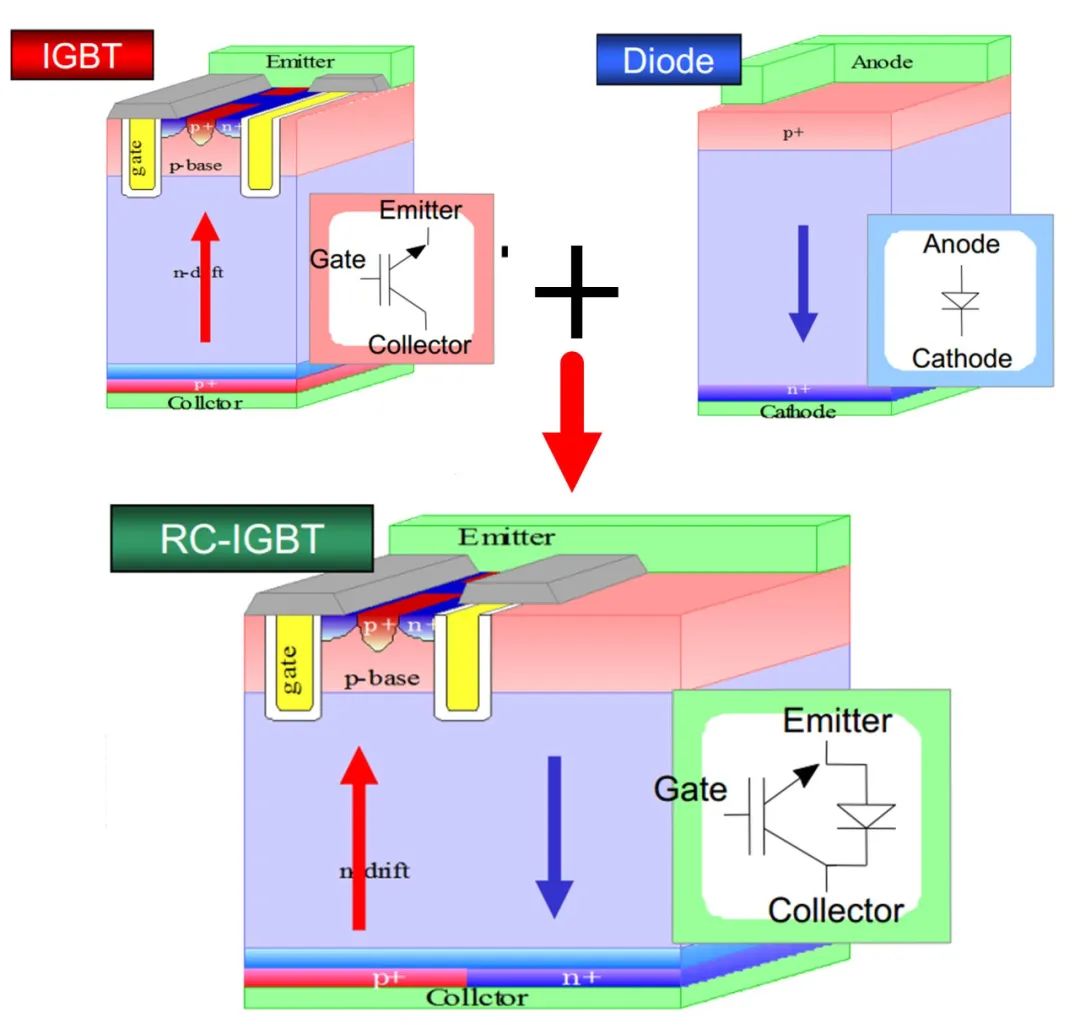

IGBT相比FWD就复杂多了，上图中沟槽栅场终止型IGBT结构图从上至下由N+、P+、N-、N+、P+ 5层不同掺杂浓度的半导体组成。如果把两者结合起来，在IGBT底部P+层预留一部分做成N+，就变成了RC-IGBT。下面再来欣赏一下富士提供的更为直观的三维结构图。
看到这里相信大家应该都明白RC-IGBT与普通IGBT的区别了，关于RC-IGBT更深入的工作原理，老耿就不做介绍了，下面我们再来看看RC-IGBT有哪些优势……
03RC-IGBT优势
优势1：减小芯片尺寸降低成本

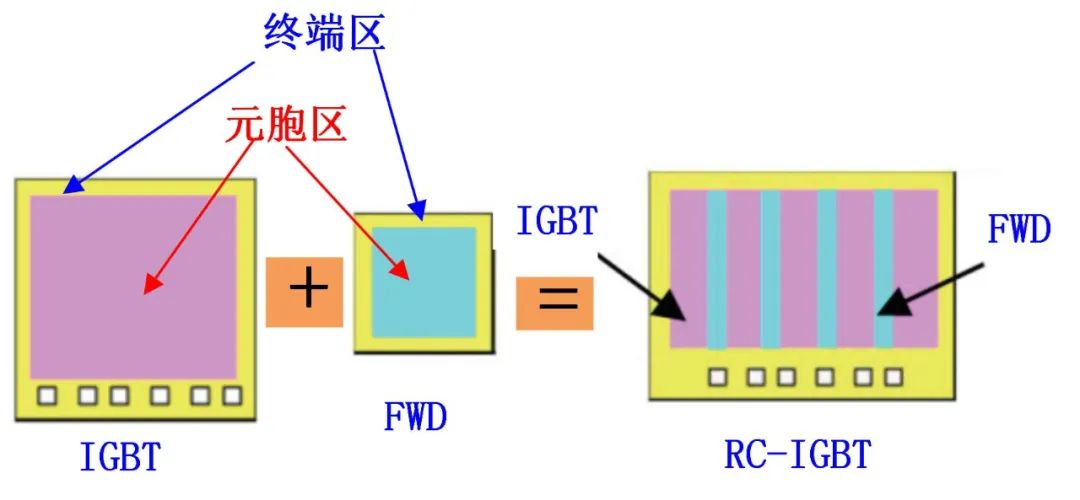

IGBT芯片或FWD 芯片主要包含终端区和元胞区，当两个器件合并为一个芯片时终端部分可以实现共用，因此可以减小终端部分的面积。

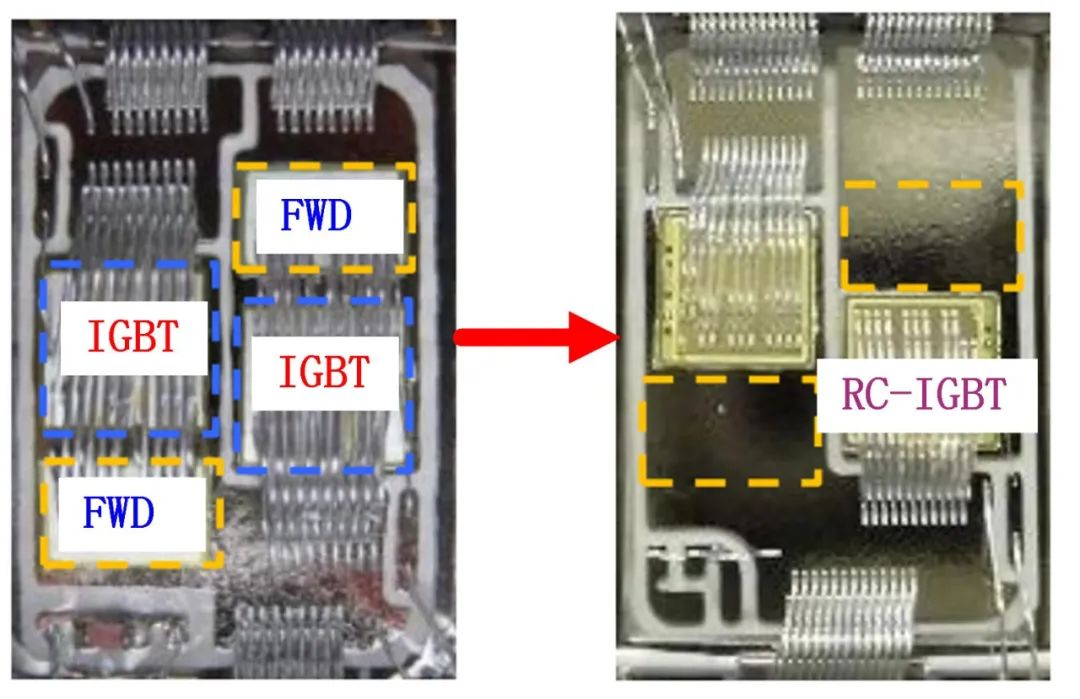

通常情况下，传统模块中 IGBT 与 FWD 的面积比一般约为 2:1，RC-IGBT 可在保持传统 IGBT 芯片面积基本一致（略有增大）的条件下，通过在芯片内部集成 FWD，从而省掉 FWD 部分的芯片面积，故可以节省总芯片面积约 1/3[1]，同时芯片数量少了，还节省了焊接芯片和键合绑定线的成本，可大幅降低芯片生产制造成本及封装测试成本。类似下图，半桥IGBT模块需要4个芯片（2个IGBT+2个FWD），而如果采用RC IGBT芯片2个就够了。
优势2：降低热阻

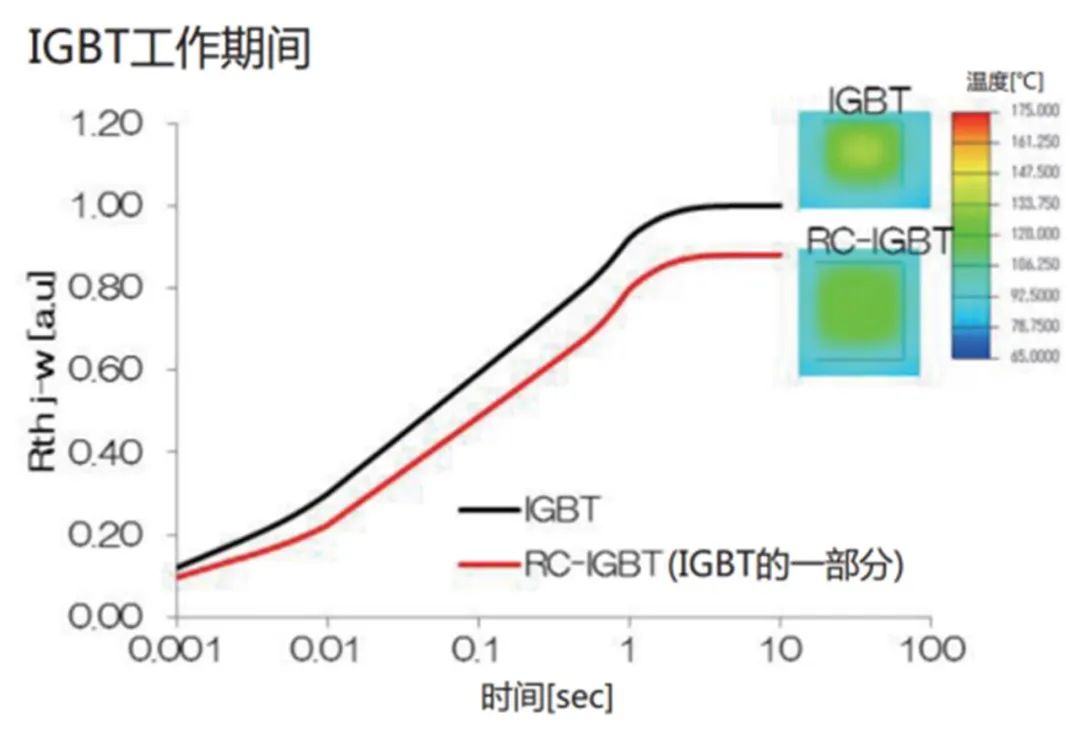

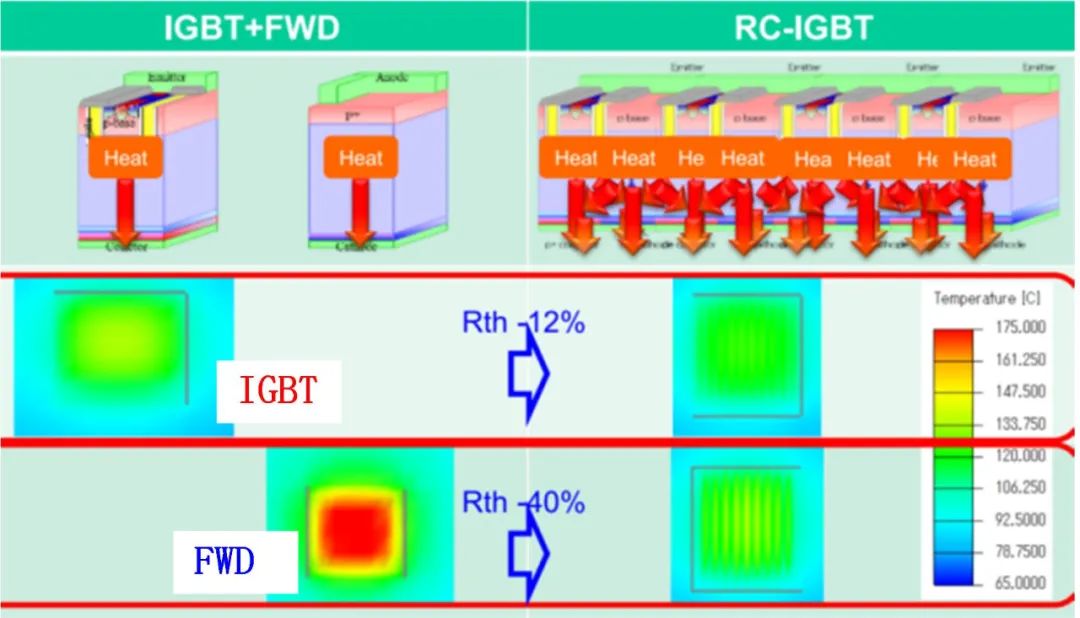

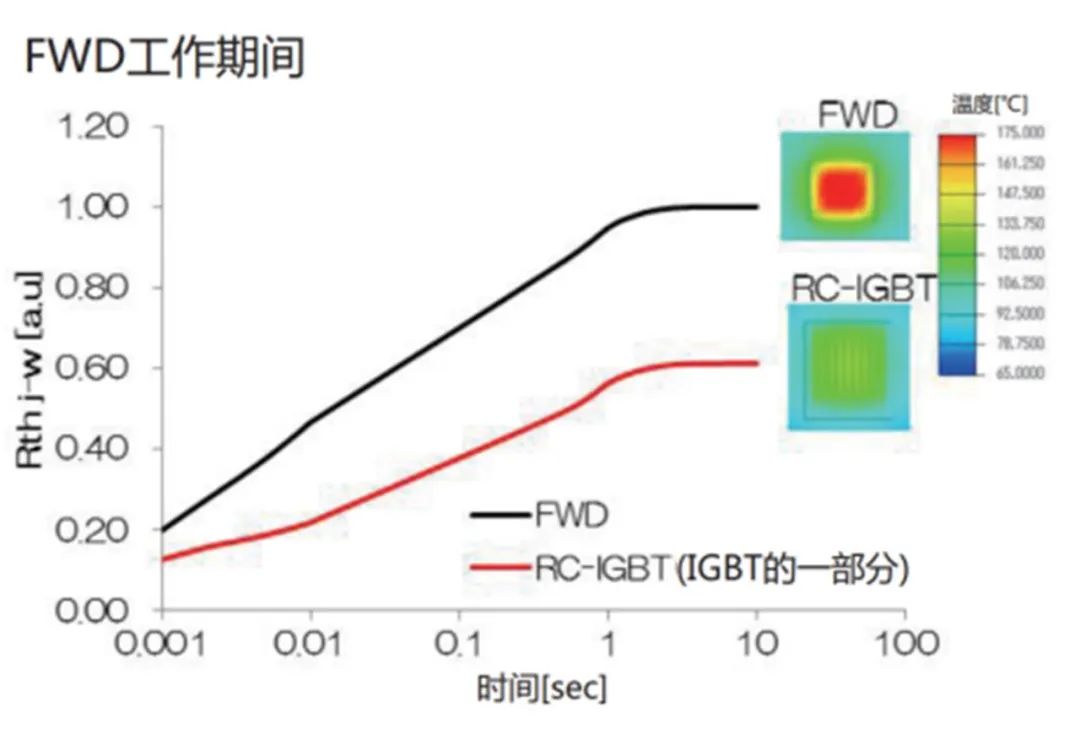

我们都知道对于普通的IGBT模块来讲，规格书上都会单独给出IGBT芯片和diode芯片至基板的热阻。而对于芯片来讲，面积越大热阻越小，越利于散热。前面已经提到RC-igbt虽然能够节省总的芯片面积，但是对于二极管的有效面积约扩大一倍，因此可有效降低二极管的热阻，并大幅提高其抗浪涌电流的能力（I2t耐量），而对于IGBT来说也能一定程度上降低热阻，下图为富士公开的一个报告上给出的参数，IGBT可以降低12%的热阻，Diode可以降低40%的热阻。
热阻越小，越利于器件撒热，如果系统只有IGBT芯片或diode芯片工作时的器件的结温肯定会有所降低。但是当IGBT和FWD都工作时，由于IGBT和FWD之间存在热干涉，总的温度比传统的模块可能会有所上升，毕竟两个器件的损耗在一个芯片上，当然这里也要看RC-IGBT芯片开关特性。
优势3：降低结温波动

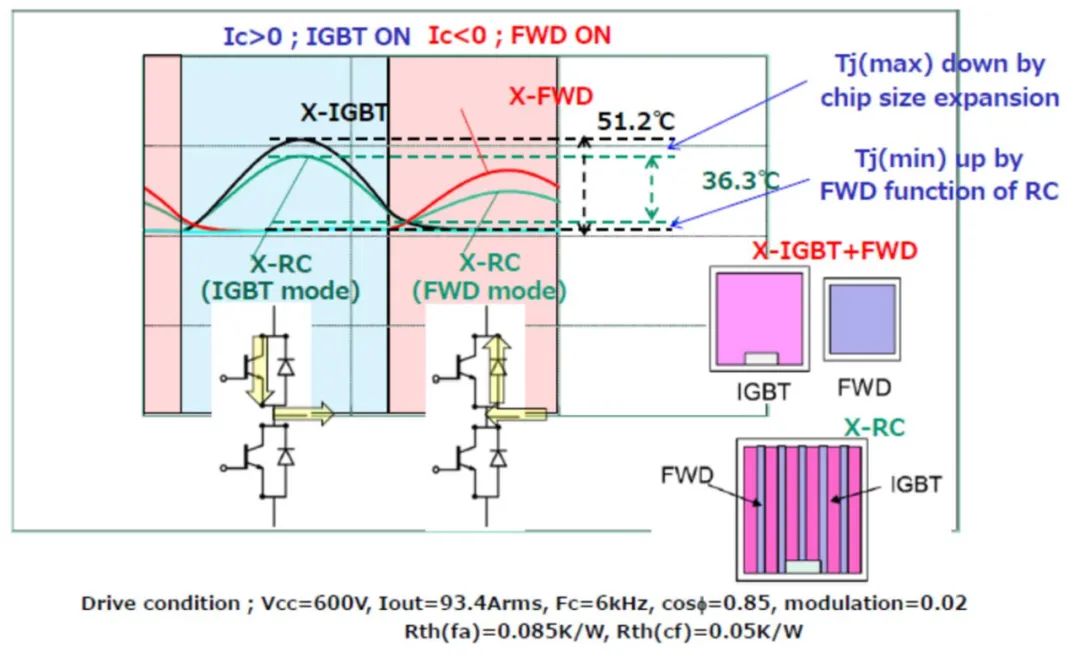

从使用工况的角度看，RC-IGBT的改进了传统模块中 IGBT 芯片与 FWD 芯片间歇工作导致结温波动大的缺点，大幅提高器件的功率循环能力。我们都知道逆变器输出频率越低，IGBT结温波动也就更加剧烈，尤其是在堵转工况下这一现象更为严重。而RC-IGBT由于 IGBT 和二极管集成在一个芯片上，其交替工作时产生的热量形成一个合成的热源，散热途径一致，能够大幅降低芯片的结温波动，提升器件可靠性。
04 RC-IGBT问题

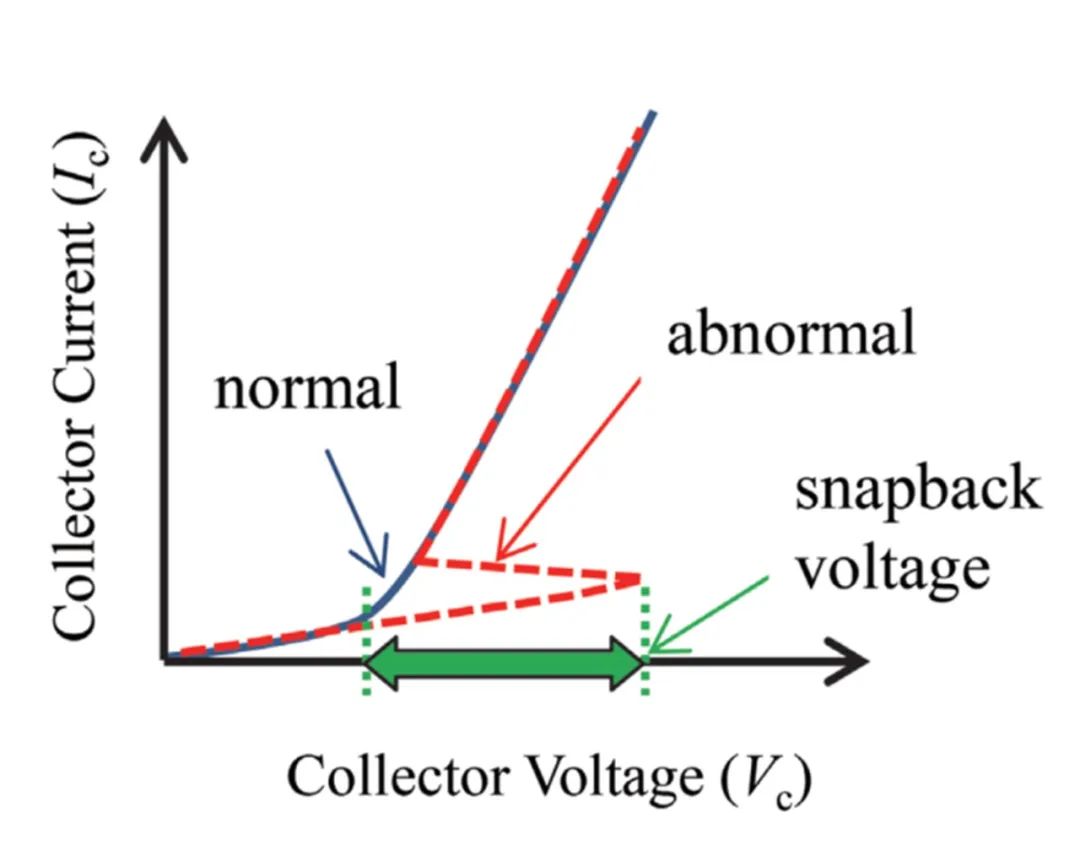

看到这里你可能会问既然RC-IGBT有这么多优势，那为什么还没有大规模应用？让我们再来看看RC-IGBT存在的一些问题。RC-IGBT最常见的问题是正向输出特性中的 Snap-back(回跳)现象，如下图所示[2]。在RC-IGBT 导通初期，电流密度很小，VCE较大，但当 VCE增加到大于某值后，VCE会出现较大幅度下降，而电流密度继续增加的现象，在 I-V 曲线上表现为负阻特性。Snap-back现象不利于器件的并联使用，也会影响轻载条件下的功耗，关于回跳的原因，老耿不做进一步详细解释了，详细可以参考文献[3]。

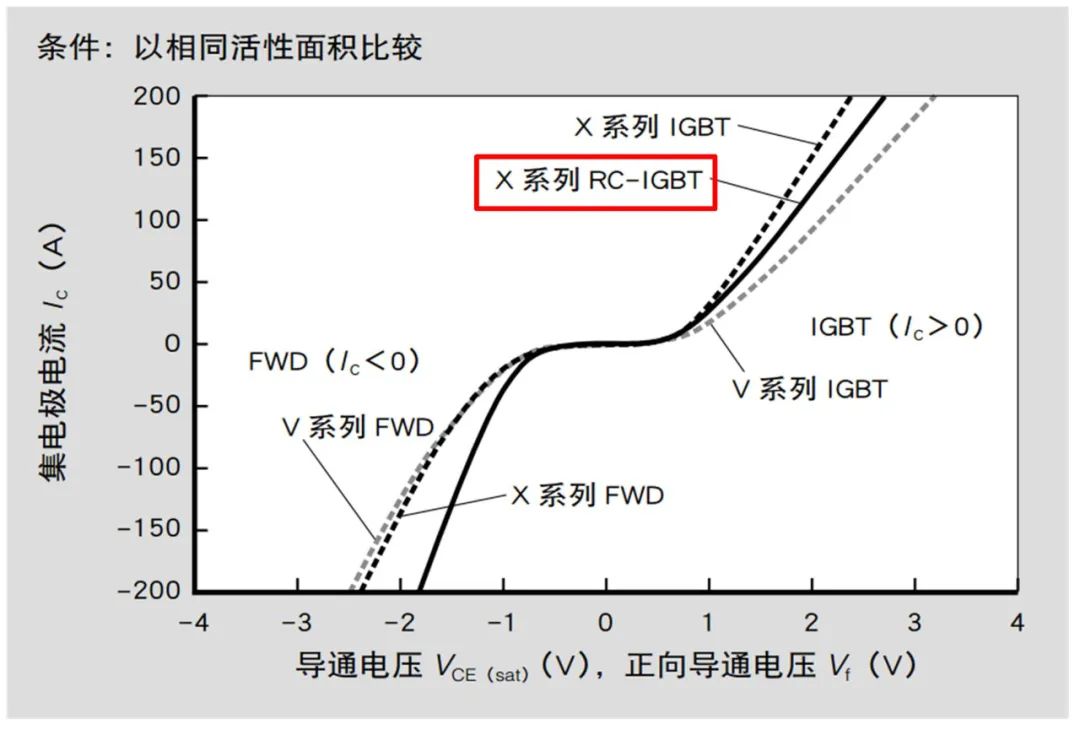

但富士在内部期刊的一篇文章“第7代“X 系列”产业用RC-IGBT模块”[4]已经明确说明针对这一问题进行了芯片结构优化，消除了回跳现象，如下图所示：
除了以上问题之外，RC-IGBT还有一些其它问题，例如参考文献[1]中提到的RC-IGBT 关断及二极管反向恢复的动态波形优化、器件纵向漂移区载流子浓度分布优化、器件横向载流子密度及电场分布均匀性优化、器件的特殊背面加工工艺及器件三维仿真等问题。毕竟在一个芯片上同时兼顾 IGBT 和 FWD 两者的静、动态性能还是有点难度的。尽管如此，国外一些半导体厂商例如ABB、英飞凌、富士、三菱都有相关研究且推出了相关的产品，更详细的了解可以参考文献[1]。
好了，今天就给大家分享到这里，参考文献关于RC-IGBT的介绍都很专业，强烈建议大家去看看。
整篇图文主要转载自“耿博士电力电子技术”公众号文章，如有侵权，请联系作者删除！
参考文献：
[1]刘志红，汤艺，盛况. 逆导型 IGBT 发展综述.[J]. 中国电机工程学报, 2019．
[2] Koichi MURAKAMI Md. Tasbir RAHMAN Keisuke KIMURA Lower Power Loss RC-IGBT for Hybrid Electric Vehicles[J]. DENSO TECHNICAL REVIEW, 2021
[3] 张文亮，田晓丽，谈景飞等. 逆导型 IGBT 发展概述.[J]. 新型半导体器件, 2012．
[4] 山野 彰生, 高桥 美咲等。第 7 代“X 系列”产业用 RC-IGBT 模块[J]. 富士电 机技术期刊, 2017
